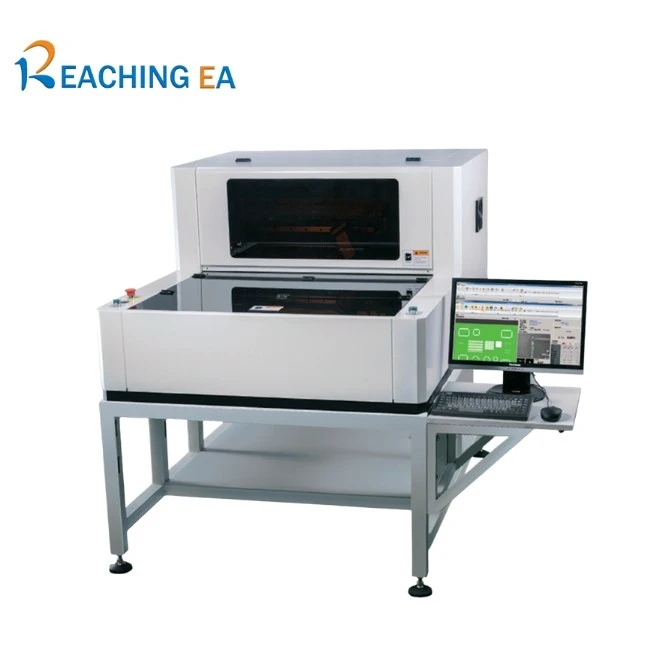

3D Offline SPI – معرفی ماشین
3D Offline SPI یک سیستم بازرسی آفلاین خمیر لحیم سه بعدی با دقت بالا-است که برای NPI، تجزیه و تحلیل مهندسی و تأیید کیفیت آفلاین طراحی شده است. با استفاده از فناوری اندازهگیری سهبعدی PSLM+PMP و یک دوربین تلهسنتریک با وضوح بالا، تشخیص ارتفاع، حجم و مساحت دقیق را با تکرارپذیری کمتر از 1% ارائه میکند. این برنامه از برنامه نویسی Gerber، تجزیه و تحلیل کامل SPC و تشخیص جامع عیب خمیر لحیم پشتیبانی می کند و آن را به ابزاری ایده آل برای بهینه سازی فرآیندهای چاپ و بهبود کنترل کیفیت خمیر لحیم کاری تبدیل می کند.
ویژگی های کلیدی
- اندازهگیری سهبعدی-با دقت بالابا استفاده از فناوری PSLM + PMP؛ وضوح ارتفاع تا 0.37 میکرومتر
- لنز دور مرکزی + CCD صنعتیبرای اعوجاج-تصویربرداری رایگان و بازرسی میکرو{1}}پایدار.
- پوشش کامل نقص:مسائل گمشده، ناکافی، مازاد، پل زدن، افست و شکل.
- واردات Gerber + برنامه نویسی سریع آفلاینبرای NPI و اشکال زدایی مهندسی.
- در ابزارهای SPC- تعبیه شده استبرای بهینه سازی فرآیند چاپ
- جبران تاب 5± میلی متربرای FPC و PCB نازک.
- پشتیبانی از چندین اندازه بردبرای نیازهای بازرسی آفلاین انعطاف پذیر.
3D Offline SPI بازرسی خمیر لحیم کاری با دقت بالا را با طراحی پلت فرم متوسط تا فوق{2} بزرگ ارائه میکند، ایدهآل برای تجزیه و تحلیل مهندسی، تأیید NPI و کنترل کیفیت آفلاین. مجهز به فناوری پیشرفته اندازهگیری سه بعدی، تصویربرداری از راه دور و ابزارهای قدرتمند SPC، تشخیص دقیق ارتفاع، حجم و مساحت را برای تمام اندازههای PCB تضمین میکند. ساختار دسکتاپ قرارگیری انعطافپذیر، عملکرد پایدار و تجزیه و تحلیل دادههای کارآمد را ارائه میکند که راهحلی قابل اعتماد برای بهینهسازی کیفیت چاپ خمیر لحیم ارائه میدهد.

3D Offline SPI بازرسی خودکار کامل-برد با اندازهگیری سه بعدی-با دقت بالا و تجزیه و تحلیل SPC قابل اعتماد ارائه میدهد. این دستگاه که برای آزمایشگاههای مهندسی و کنترل فرآیند طراحی شده است، تشخیص دقیق ارتفاع، حجم و مساحت را با عملکرد ساده و عملکرد پایدار ارائه میدهد-که آن را به یک راهحل ایدهآل برای تأیید کیفیت خمیر لحیم کاری آفلاین تبدیل میکند.

3D Offline SPI - پارامترها
|
پارامترها |
T-1010a |
T-2010a |
T-3010a |
|
اصل اندازه گیری |
نور سفید سه بعدی PSLM PMP |
نور سفید سه بعدی PSLM PMP |
نور سفید سه بعدی PSLM PMP |
|
اندازه گیری ها |
حجم، سطح زیر کشت، ارتفاع، افست XY، شکل |
حجم، سطح زیر کشت، ارتفاع، افست XY، شکل |
حجم، سطح زیر کشت، ارتفاع، افست XY، شکل |
|
تشخیص انواع-غیر عملکردی |
قلع ناکافی، پل زدن، جابجایی، |
قلع ناکافی، پل زدن، جابجایی، |
قلع ناکافی، پل زدن، جابجایی، |
|
|
بد-شکل، آلودگی سطحی |
بد-شکل، آلودگی سطحی |
بد-شکل، آلودگی سطحی |
|
دوربین پیکسل |
1.3M |
5M |
5M |
|
وضوح لنز |
20μm/17μm |
16μm (13μm به عنوان گزینه) |
16μm (13μm به عنوان گزینه) |
|
حداقل جزء |
0201 (01005 به عنوان گزینه) |
0201 (01005 به عنوان گزینه) |
0201 (01005 به عنوان گزینه) |
|
اندازه FOV |
26×20 میلی متر |
30×30 میلی متر |
30×30 میلی متر |
|
دقت ارتفاع |
0.37μm |
0.37μm |
0.37μm |
|
دقت XY |
20μm |
15μm |
10μm |
|
تکرارپذیری |
ارتفاع <±1μm (4σ) |
ارتفاع <±1μm (4σ)، حجم/مساحت<1% (4σ) |
ارتفاع <±1μm (4σ)، حجم/مساحت<1% (4σ) |
|
Gage R&R |
<10% |
<10% |
<10% |
|
سرعت بازرسی |
1.5 ثانیه/FOV |
0.5 ثانیه/FOV |
0.5 ثانیه/FOV |
|
تعداد سر بازرسی |
تک سر |
تک سر |
تک سر (دو سر-اختیاری) |
|
علامتگذاری{0}}زمان تشخیص نقطه |
0.5 ثانیه در کامپیوتر |
0.5 ثانیه در کامپیوتر |
0.5 ثانیه در کامپیوتر |
|
حداکثر ارتفاع اندازه گیری |
±350μm |
±350μm |
±550μm |
|
حداکثر ارتفاع پیچش PCB |
± 2 میلی متر |
± 2 میلی متر |
± 5 میلی متر |
|
حداقل فاصله پد |
150μm (ارتفاع پد 150μm مرجع) |
150μm |
150μm |
|
کوچکترین اندازه اندازه گیری |
150μm (مستطیل)، 200μm (گرد) |
150μm / 200μm |
150μm / 200μm |
|
حداکثر اندازه PCB بارگذاری |
X350 × Y350 میلی متر |
X460 × Y350 میلی متر |
X700 × Y600 میلی متر |
|
مدار ثابت یا انعطاف پذیر |
از چپ به راست / از راست به چپ |
مدار جلو |
مدار جلو |
|
آمار مهندسی |
هیستوگرام؛ X{0}}نوار S-نمودار؛ CP&CPK; Gage R&R |
هیستوگرام؛ X{0}}نوار S-نمودار؛ CP&CPK; Gage R&R |
هیستوگرام؛ X{0}}نوار S-نمودار؛ CP&CPK; Gage R&R |
|
واردات Gerber/CAD |
Gerber (27/47/274D)، CAD XY، قسمت شماره. |
Gerber (27/47/274D)، CAD XY، قسمت شماره. |
Gerber (27/47/274D)، CAD XY، قسمت شماره. |
|
سیستم عامل |
ویندوز 10 حرفه ای (64 بیت) |
ویندوز 10 حرفه ای (64 بیت) |
ویندوز 10 حرفه ای (64 بیت) |
|
اندازه و وزن تجهیزات |
630×840×580mm; 95 کیلوگرم |
810×930×530mm; 125 کیلوگرم |
1500 × 1100 × 600 میلی متر؛ 345 کیلوگرم |
|
گزینه ها |
اسکنر بارکد 1D/2D. یو پی اس |
اسکنر بارکد 1D/2D. یو پی اس |
اسکنر بارکد 1D/2D. ایستگاه کاری یو پی اس |
اطلاعات محصول فقط برای مرجع است. لطفا برای تایید آخرین اطلاعات با ما تماس بگیرید.

چرا با ما شریک شوید
✓ بیش از ارائه تجهیزات کامل - راه حل های خط SMT
✓ تجربه پروژه واقعی با خطوط SMT نصب شده و در حال اجرا
✓ پشتیبانی مهندسی قوی برای اتوماسیون و ادغام
✓ کاهش ریسک یکپارچه سازی و راه اندازی سریعتر خط-
✓ پشتیبانی فنی اختصاصی در طول چرخه عمر پروژه
درباره ما
ما در راه حل های کامل خط SMT و یکپارچه سازی اتوماسیون، ارائه تجهیزات قابل اعتماد و خطوط تولید اثبات شده با پشتوانه تجربه واقعی پروژه تخصص داریم.
SPI – سوالات متداول (بازرسی خمیر لحیم کاری)
س: 1. SPI برای چه چیزی در تولید SMT استفاده می شود؟
پاسخ: SPI یا بازرسی خمیر لحیم کاری در خطوط تولید SMT برای بررسی کیفیت چاپ خمیر لحیم کاری روی پدهای PCB استفاده می شود. پارامترهایی مانند حجم، ارتفاع و مساحت خمیر لحیم کاری را اندازه گیری می کند تا عیوب چاپ را در مراحل اولیه تشخیص دهد.
س: 2. یک سیستم SPI چگونه کار می کند؟
پاسخ: یک سیستم SPI از دوربینهای با وضوح بالا و فناوری اندازهگیری سه بعدی- برای اسکن خمیر لحیم چاپ شده روی PCB استفاده میکند. این سیستم داده ها را تجزیه و تحلیل می کند تا عیوبی مانند لحیم کاری ناکافی، لحیم کاری اضافی، پل زدن یا ناهماهنگی را شناسایی کند.
س: 3. تفاوت بین 2D و 3D SPI چیست؟
پاسخ: 2D SPI شکل و موقعیت خمیر لحیم کاری را با استفاده از تجزیه و تحلیل تصویر بررسی می کند، در حالی که 3D SPI حجم و ارتفاع خمیر لحیم کاری را اندازه گیری می کند{2}}D SPI نتایج بازرسی دقیق و قابل اعتمادتری را ارائه می دهد و به طور گسترده در خطوط تولید SMT مدرن استفاده می شود.
س: 4. چرا SPI در فرآیند SMT مهم است؟
A: SPI به شناسایی مشکلات چاپ خمیر لحیم قبل از قرار دادن قطعات کمک می کند و کار مجدد و ضایعات را کاهش می دهد. با شناسایی زودهنگام عیوب، SPI بازده کلی SMT و راندمان تولید را بهبود می بخشد.
س: 5. آیا می توان SPI را با چاپگرهای خمیر لحیم کاری ادغام کرد؟
ج: بله. سیستمهای SPI را میتوان با چاپگرهای خمیر لحیم ادغام کرد تا فرآیند حلقه بسته را تشکیل دهند. نتایج بازرسی را می توان برای تنظیم خودکار فرآیند و بهبود قوام چاپ به چاپگر بازگرداند.
س: 6. SPI چه نوع نقص هایی را می تواند تشخیص دهد؟
A: SPI می تواند عیوب مانند خمیر لحیم ناکافی یا بیش از حد، پل لحیم کاری، چاپ افست، رسوبات از دست رفته، و ارتفاع خمیر یا انحراف حجم را تشخیص دهد.
س: 7. آیا SPI برای PCBهای-با چگالی بالا و{2}}پیچ ریز مناسب است؟
ج: بله. سیستمهای SPI مدرن برای بازرسی PCBهای{1}}پیچ و چگالی بالا-، از جمله برنامههایی با اندازههای پد کوچک و طرحبندیهای پیچیده، طراحی شدهاند.
س: 8. SPI در یک خط کامل SMT کجا قرار می گیرد؟
A: SPI معمولاً بلافاصله بعد از چاپگر خمیر لحیم کاری و قبل از دستگاه انتخاب و مکان نصب می شود. این قرارگیری امکان تشخیص زودهنگام عیوب چاپ را قبل از قرار دادن قطعات فراهم می کند.
س: 9. چه تعمیراتی برای یک سیستم SPI مورد نیاز است؟
A: تعمیر و نگهداری معمول شامل تمیز کردن اجزای نوری، تأیید کالیبراسیون، بررسی سیستمهای روشنایی و حفظ عملکرد نرمافزار پایدار برای اطمینان از دقت بازرسی مداوم است.
س: 10. چگونه می توانم سیستم SPI مناسب را برای خط SMT خود انتخاب کنم؟
پاسخ: انتخاب سیستم SPI مناسب به الزامات دقت بازرسی، پیچیدگی PCB، حجم تولید و نیازهای یکپارچه سازی خط بستگی دارد. یک ارائه دهنده راه حل خط SMT با تجربه می تواند به ارزیابی و توصیه مناسب ترین راه حل SPI کمک کند.
